12. Carregar a malha de suprimentos
A malha define quais locations podem abastecer outras, com qual lead time e para quais materiais. Ela conecta fornecedores, fábricas, CDs e pontos de demanda. Não substitui o modelo de produção: uma linha permite um fluxo, mas não comprova que o material foi produzido ou comprado.
Os pré-requisitos são as locations e os materiais do capítulo 2 e, para o acabado fabricado, a estrutura de produção do capítulo 11.
Arquivo original e glossário
O download deve permanecer idêntico à exportação da aplicação. Preserve cabeçalhos, abas, ordem de colunas, tipos, valores e formatação nativa. Os nomes técnicos nas tabelas de campos são literais; a explicação em português é um glossário externo ao arquivo. Códigos e descrições em português são dados cadastrados no cenário, não tradução após o download.
Fluxos do tutorial
flowchart TB
SE["Fornecedor de celulose Leste<br/><small>Fornecedor: origem da matéria-prima</small>"] -->|celulose| ME["Fábrica Leste<br/><small>Fábrica: transforma materiais</small>"]
SS["Fornecedor de celulose Sul<br/><small>Fornecedor: origem da matéria-prima</small>"] -->|celulose| MS["Fábrica Sul<br/><small>Fábrica: transforma materiais</small>"]
ME -->|materiais elegíveis| DE["CD Leste<br/><small>Centro de distribuição:<br/>recebe e redistribui</small>"]
ME -->|10 acabados explícitos| MS
ME -->|materiais elegíveis| DI["CD Interior<br/><small>Centro de distribuição:<br/>recebe e redistribui</small>"]
MS -->|materiais elegíveis| DI
DE -->|materiais elegíveis| C["Regionais Centro /<br/>Litoral / Leste<br/><small>Pontos de demanda:<br/>agregam clientes por canal</small>"]
DI -->|materiais elegíveis| COs nomes identificam locations do cenário; a subnota explica a função de cada elo. Uma regional representa demanda agregada e não é um CD físico. A caixa final resume os seis pontos de demanda: três regiões, com dois canais em cada uma. As setas representam linhas de transporte habilitadas na versão da malha; suas etiquetas indicam os materiais que podem percorrê-las.
Ordem da carga
| Ordem | Arquivo | Base | Depende de |
|---|---|---|---|
| 8 | 08-versoes-de-malha.xlsx |
Versão da malha | — |
| 9 | 09-linhas-de-transporte.xlsx |
Linhas entre locations | versão e locations |
| 10 | 10-materiais-das-linhas-de-transporte.xlsx |
Materiais permitidos por linha | versão, linhas e materiais |
Abrir os tópicos da malha

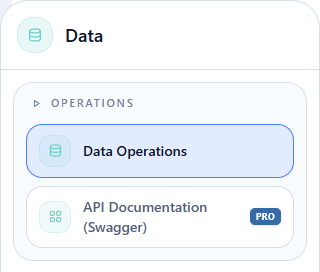

Passe o mouse sobre Data e clique em Operations > Data Operations no submenu à direita.

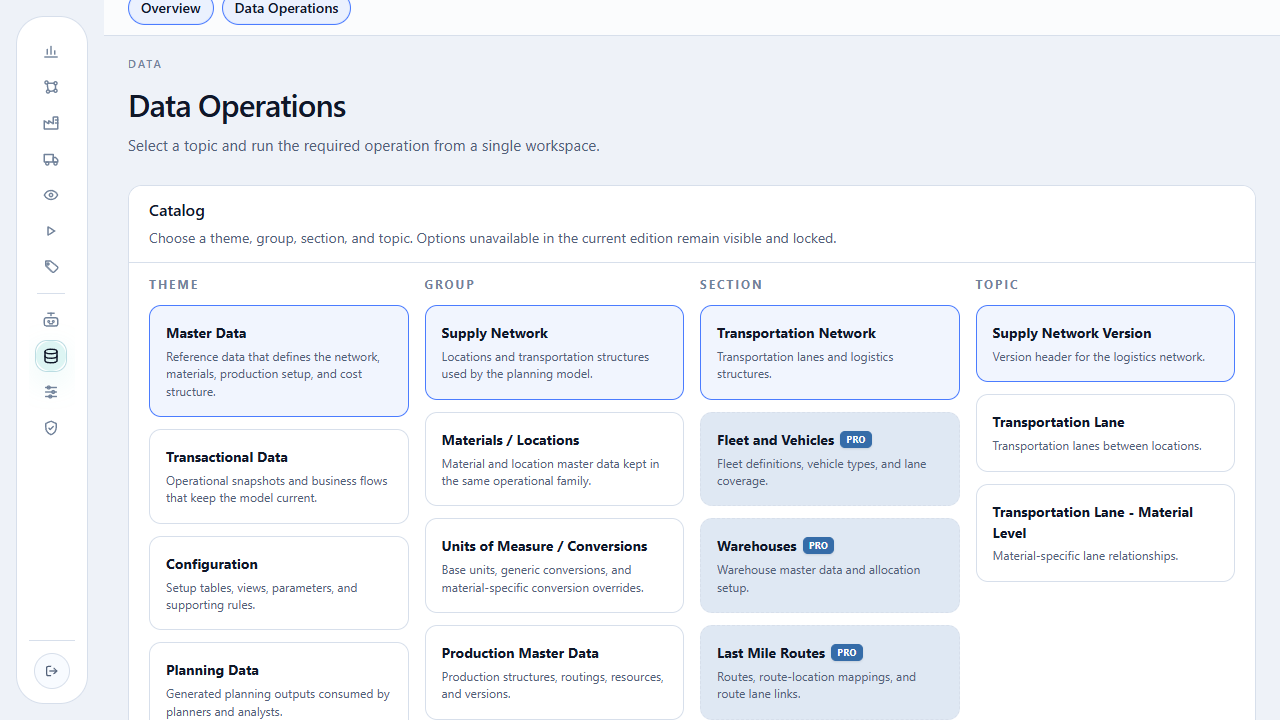

Na página aberta, selecione Master Data > Supply Network > Transportation Network. A coluna Topic apresenta os três tópicos na ordem da carga.

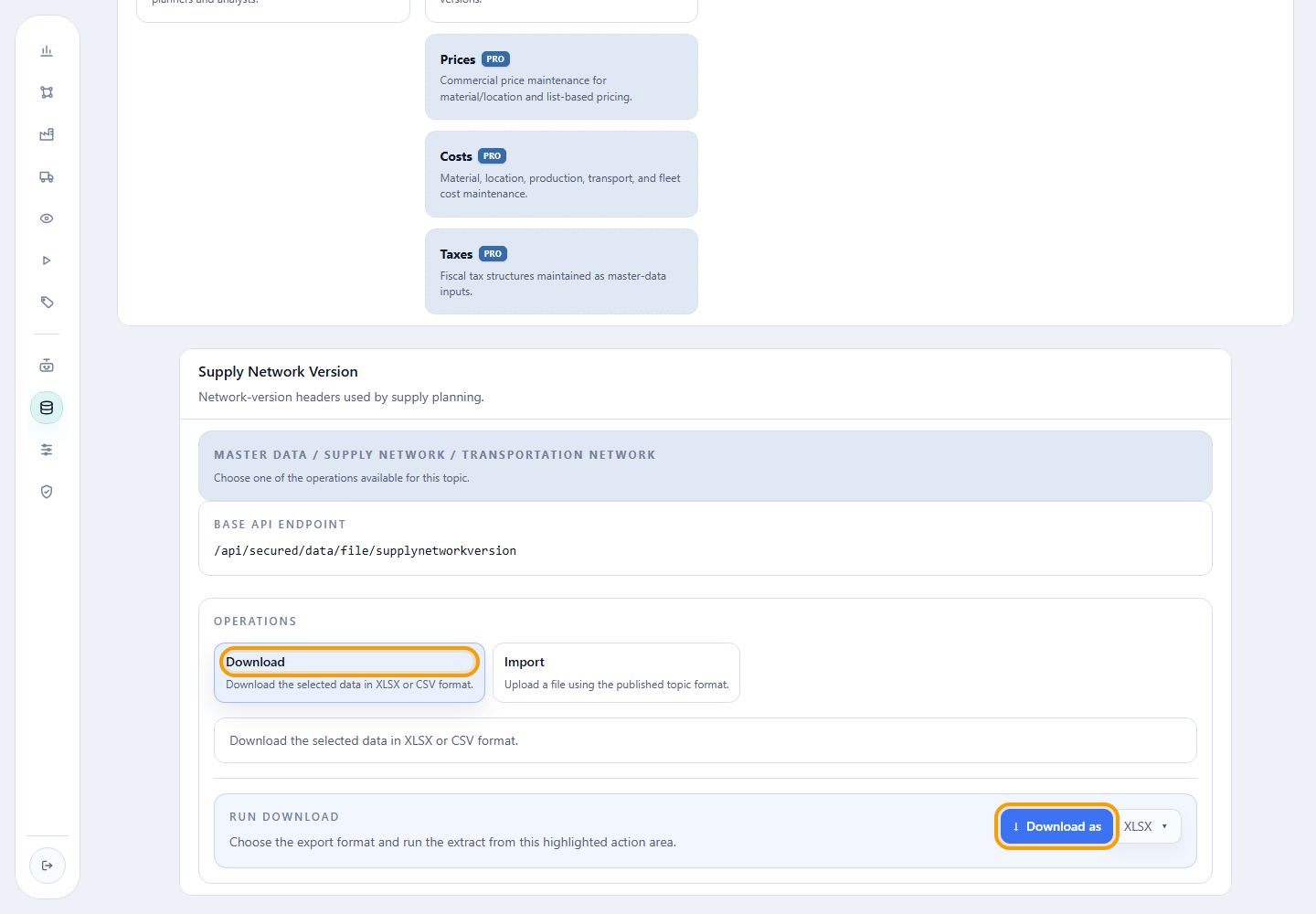

Para cada tópico: selecione Download, clique em Download as XLSX, abra o arquivo, depois volte ao mesmo tópico, selecione Import, escolha o arquivo e execute a importação.
As imagens localizam os controles no primeiro tópico. Os passos abaixo indicam explicitamente qual tópico selecionar para cada arquivo.
1. Criar a versão da malha
Ação necessária
Baixe o template, abra a planilha e importe o cabeçalho da versão antes de carregar qualquer linha.
Master Data > Supply Network > Supply Network > Supply Network Version.

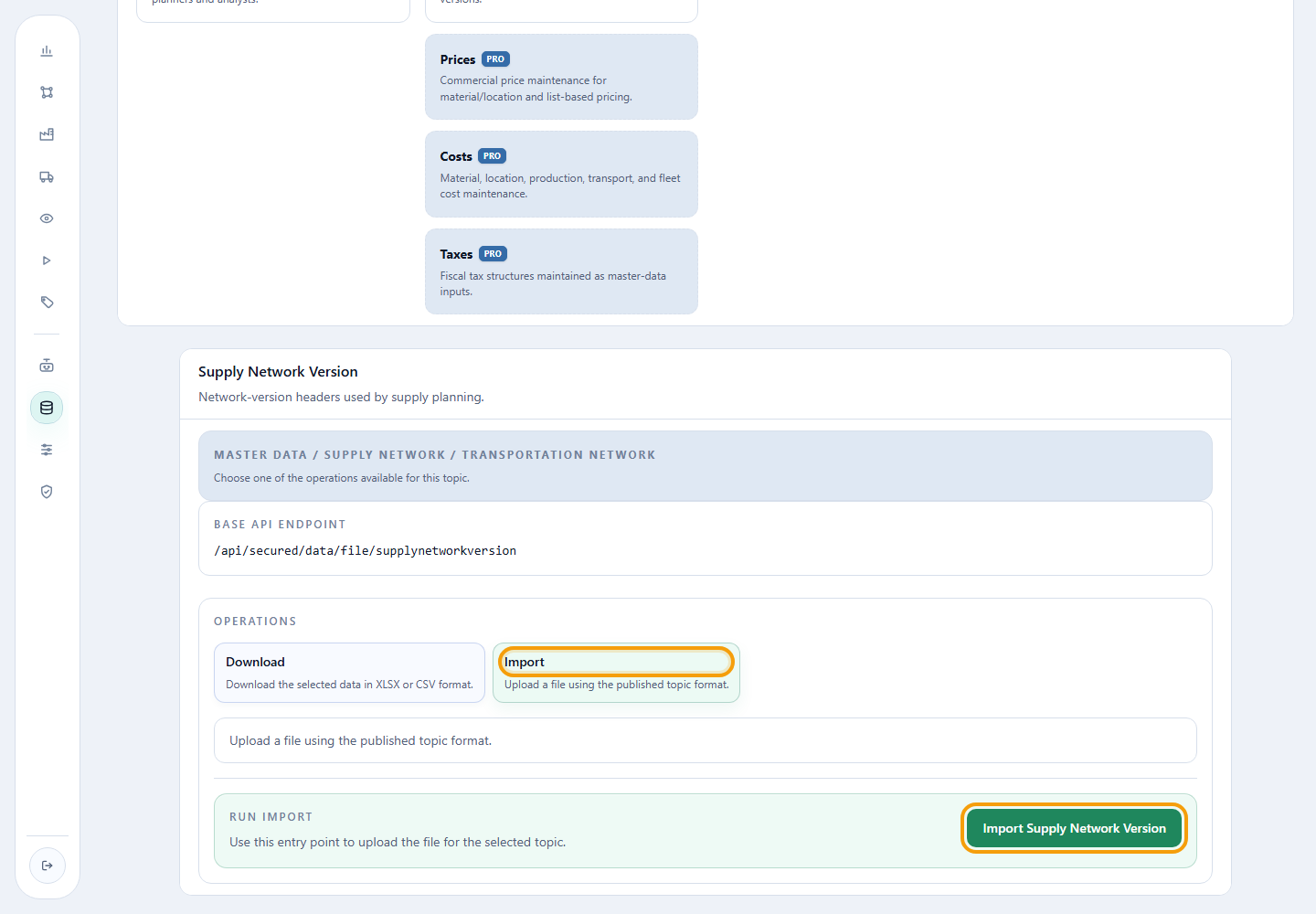

Selecione Import, escolha 08-versoes-de-malha.xlsx e clique em
Import Supply Network Version.
Prévia de leitura do export original: aba Data, 1 linhas de dados; primeiras 1 abaixo. Cabeçalhos e valores preservados. A tabela da página não altera o XLSX.
| Supply Network Version Id | Supply Network Version Description | Default Origin Location for Clients | Default Origin Location for Raw Materials | Default Origin Location for Raw Materials Lead Time Days |
|---|---|---|---|---|
| MALHA_PADRAO_V2 | Malha do tutorial — prioridade ao atendimento local |
| Campo | Significado | Valor no tutorial |
|---|---|---|
Supply Network Version Id |
Código que identifica e vincula todos os registros da malha. | MALHA_PADRAO_V2 |
Supply Network Version Description |
Nome reconhecível da versão. | Malha do tutorial — prioridade ao atendimento local |
Default Origin Location for Clients |
Origem usada quando um cliente não possui abastecimento explícito. | vazio |
Default Origin Location for Raw Materials |
Origem automática de materiais sem abastecimento explícito. | vazio |
Default Origin Location for Raw Materials Lead Time Days |
Lead time da origem padrão de matéria-prima. | vazio |
Deixe a origem padrão de matérias-primas vazia. Antes de toda a produção estar modelada, esse preenchimento poderia fazer um acabado incompleto parecer comprável.
Checkpoint: um novo Download deve devolver MALHA_PADRAO_V2 e as duas
origens padrão vazias.
2. Criar as linhas de transporte
Ação necessária
Baixe o template e importe as 18 linhas. Use Enable Transportation Line
for All Materials = false nas duas entradas de matéria-prima e na
transferência entre fábricas; as demais linhas usam true.

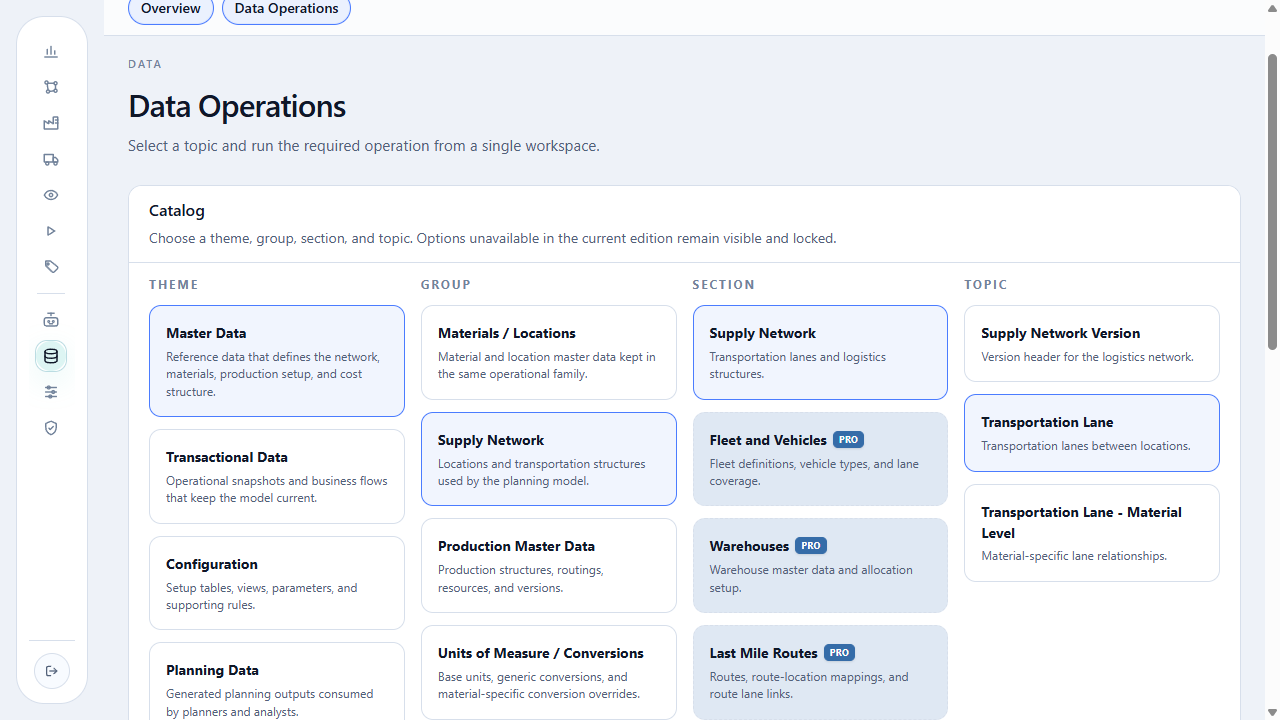

Master Data > Supply Network > Supply Network > Transportation Lane.
A tela de catálogo acima mostra Transportation Lane na coluna Topic.
Selecione Import, escolha 09-linhas-de-transporte.xlsx e execute a
importação do tópico selecionado. O layout dos controles é o mesmo
ilustrado em Supply Network Version; confirme o título do tópico antes
de carregar.
Prévia de leitura do export original: aba Data, 18 linhas de dados; primeiras 5 abaixo. Cabeçalhos e valores preservados. A tabela da página não altera o XLSX.
| Supply Network Version Id | Origin Location Id | Destination Location Id | Priority (0 = largest priority) | Lead Time (Days) | Enable Transportation Line for Discontinued Materials (TRUE/FALSE or 1/0) | Enable Transportation Line for Materials not yet launched (TRUE/FALSE or 1/0) | Enable Transportation Line for All Materials (TRUE/FALSE or 1/0) | Multiple Minimum Transfer Lot Size UOM Id | Minimum Transfer Lot Size | Multiple Transfer | Active : TRUE/FALSE or 1/0 (Default = True if empty) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MALHA_PADRAO_V2 | FORNECEDOR_CELULOSE_LESTE | FABRICA_LESTE | 1 | 2 | FALSE | TRUE | |||||
| MALHA_PADRAO_V2 | FORNECEDOR_CELULOSE_SUL | FABRICA_SUL | 1 | 2 | FALSE | TRUE | |||||
| MALHA_PADRAO_V2 | FABRICA_LESTE | CD_LESTE | 1 | 1 | TRUE | TRUE | |||||
| MALHA_PADRAO_V2 | FABRICA_SUL | CD_INTERIOR | 1 | 60 | TRUE | TRUE | |||||
| MALHA_PADRAO_V2 | FABRICA_LESTE | CD_INTERIOR | 2 | 30 | TRUE | TRUE |
| Campo | Significado | Valor no tutorial |
|---|---|---|
Supply Network Version Id |
Versão à qual a linha pertence. | MALHA_PADRAO_V2 |
Origin Location Id |
Location que envia o material. | fornecedor, fábrica ou CD |
Destination Location Id |
Location que recebe o material. | fábrica, CD ou região |
Priority (0 = largest priority) |
Ordem de preferência da linha. | 1 ou 2 |
Lead Time (Days) |
Tempo do fluxo em dias. | 1, 2, 30 ou 60 |
Enable Transportation Line for Discontinued Materials (TRUE/FALSE or 1/0) |
Permite transportar materiais descontinuados. | vazio |
Enable Transportation Line for Materials not yet launched (TRUE/FALSE or 1/0) |
Permite transportar materiais ainda não lançados. | vazio |
Enable Transportation Line for All Materials (TRUE/FALSE or 1/0) |
Libera qualquer material elegível, sem lista de permissões. | false quando há permissão explícita; true nas demais linhas |
Multiple Minimum Transfer Lot Size UOM Id |
Unidade dos parâmetros de lote. | vazio |
Minimum Transfer Lot Size |
Menor lote transferível. | vazio |
Multiple Transfer |
Múltiplo usado para formar transferências. | vazio |
Active : TRUE/FALSE or 1/0 (Default = True if empty) |
Define se a linha pode ser usada. | true |
Checkpoint: o Download deve devolver 18 combinações origem-destino, todas
ativas e vinculadas à mesma versão. As duas linhas fornecedor-fábrica e a
linha fábrica-fábrica devem manter Allow All Materials = false.
3. Habilitar materiais por linha
10-materiais-das-linhas-de-transporte.xlsx
Ação necessária
Baixe o template e importe somente as 12 combinações de material e linha autorizadas no arquivo.

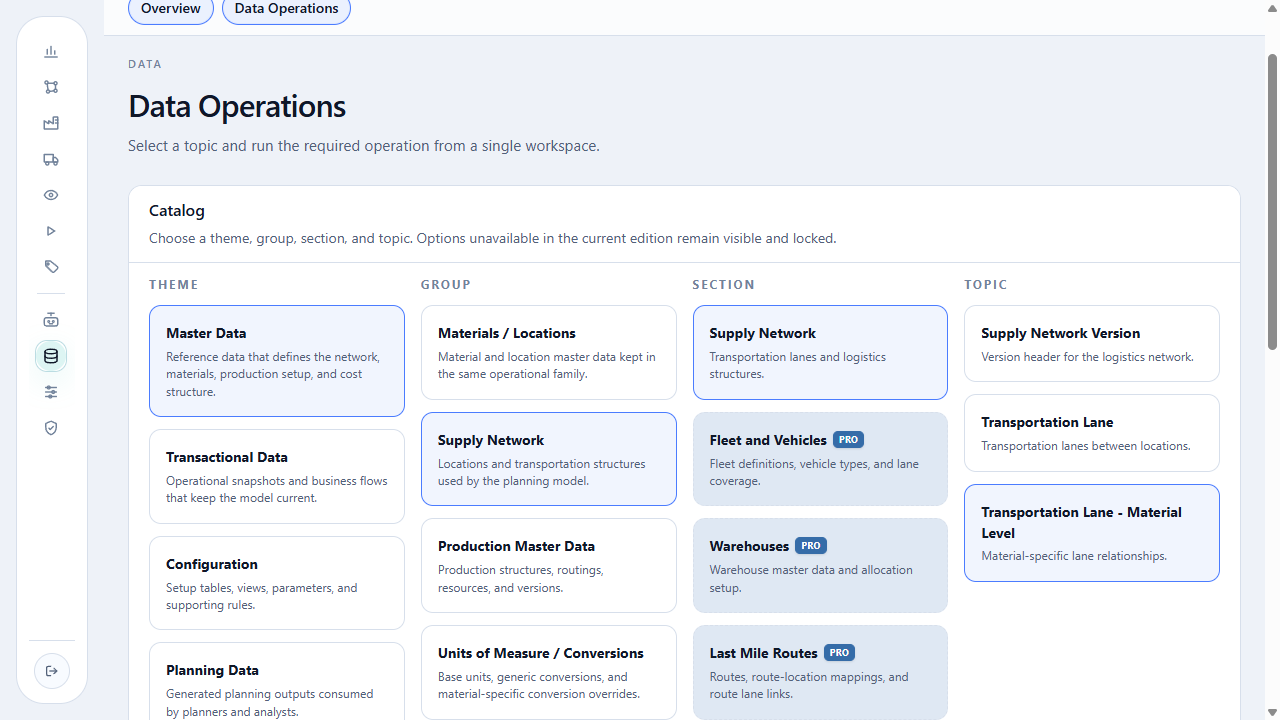

Master Data > Supply Network > Supply Network > Transportation Lane - Material Level.
A tela de catálogo acima mostra Transportation Lane - Material Level na coluna Topic.
Selecione Import, escolha 10-materiais-das-linhas-de-transporte.xlsx e
execute a importação do tópico selecionado. Confirme Transportation Lane
- Material Level no título antes de carregar.
Prévia de leitura do export original: aba Data, 12 linhas de dados; primeiras 5 abaixo. Cabeçalhos e valores preservados. A tabela da página não altera o XLSX.
| Supply Network Version Id | Origin Location Id | Destination Location Id | Material Id | Priority (0 = largest priority) | Lead Time (Days) | Multiple Minimum Transfer Lot Size UOM Id | Minimum Transfer Lot Size | Multiple Transfer | Active : TRUE/FALSE or 1/0 (Default = True if empty) |
|---|---|---|---|---|---|---|---|---|---|
| MALHA_PADRAO_V2 | FORNECEDOR_CELULOSE_LESTE | FABRICA_LESTE | MP_CELULOSE | 1 | 2 | TRUE | |||
| MALHA_PADRAO_V2 | FORNECEDOR_CELULOSE_SUL | FABRICA_SUL | MP_CELULOSE | 1 | 2 | TRUE | |||
| MALHA_PADRAO_V2 | FABRICA_LESTE | FABRICA_SUL | PA_BRANCO_75_A4_100 | 1 | 2 | TRUE | |||
| MALHA_PADRAO_V2 | FABRICA_LESTE | FABRICA_SUL | PA_BRANCO_75_A4_50 | 1 | 2 | TRUE | |||
| MALHA_PADRAO_V2 | FABRICA_LESTE | FABRICA_SUL | PA_BRANCO_75_CARTA_100 | 1 | 2 | TRUE |
| Campo | Significado | Valor no tutorial |
|---|---|---|
Supply Network Version Id |
Versão da malha. | MALHA_PADRAO_V2 |
Origin Location Id |
Origem da linha já cadastrada. | conforme a linha |
Destination Location Id |
Destino da linha já cadastrada. | conforme a linha |
Material Id |
Material autorizado a usar essa linha. | MP_CELULOSE ou um dos 10 acabados |
Priority (0 = largest priority) |
Preferência desta combinação material-linha. | 1 |
Lead Time (Days) |
Lead time específico do material. | igual ao da linha correspondente |
Multiple Minimum Transfer Lot Size UOM Id |
Unidade dos parâmetros de lote. | vazio |
Minimum Transfer Lot Size |
Menor lote do material na linha. | vazio |
Multiple Transfer |
Múltiplo de transferência. | vazio |
Active : TRUE/FALSE or 1/0 (Default = True if empty) |
Define se a permissão está ativa. | true |
Risco: fornecedor abastecendo acabado
Se uma linha fornecedor-fábrica usar Allow All Materials = true, todo
material elegível nas duas pontas poderá trafegar. Isso pode tornar um
acabado comprável pelo fornecedor. O tutorial usa false e uma lista
explícita de materiais.
Checkpoint: o Download deve devolver 12 permissões: MP_CELULOSE aparece nas
duas linhas fornecedor-fábrica e os 10 acabados, incluindo PA_COPIA_A4 e
PA_PREMIUM_A4, aparecem na transferência FABRICA_LESTE → FABRICA_SUL.
Limites do modelo Community
A malha usa lead time, prioridade, lote, status e habilitação de material. Não representa mapa, distância, frota, frete ou network design econômico.
Critério de conclusão
Conclua quando os três Downloads reproduzirem a versão, as 18 linhas e as 12 permissões explícitas, sem referência inexistente.
Retorne aos dados de produção ou continue com a política de estoques.
